Jak narýsovat Vějířovitou podložku? pls poradte

[kraken02]

Dobrý den,

chtěl jsem vás požádat o pomoc jsem na dálkovém studiu a máme narysovat šroubová spojení ,pojištěné
proti povolení Vějířovou podlkožkou s vnějším a vnitřním ozubením (ČSN 02 1745, 021746) ale vůbec si nevím rady jak
tyto podložky v nárysu narýsovat
Děkuji za pomoc

Jirka

[Prekel]

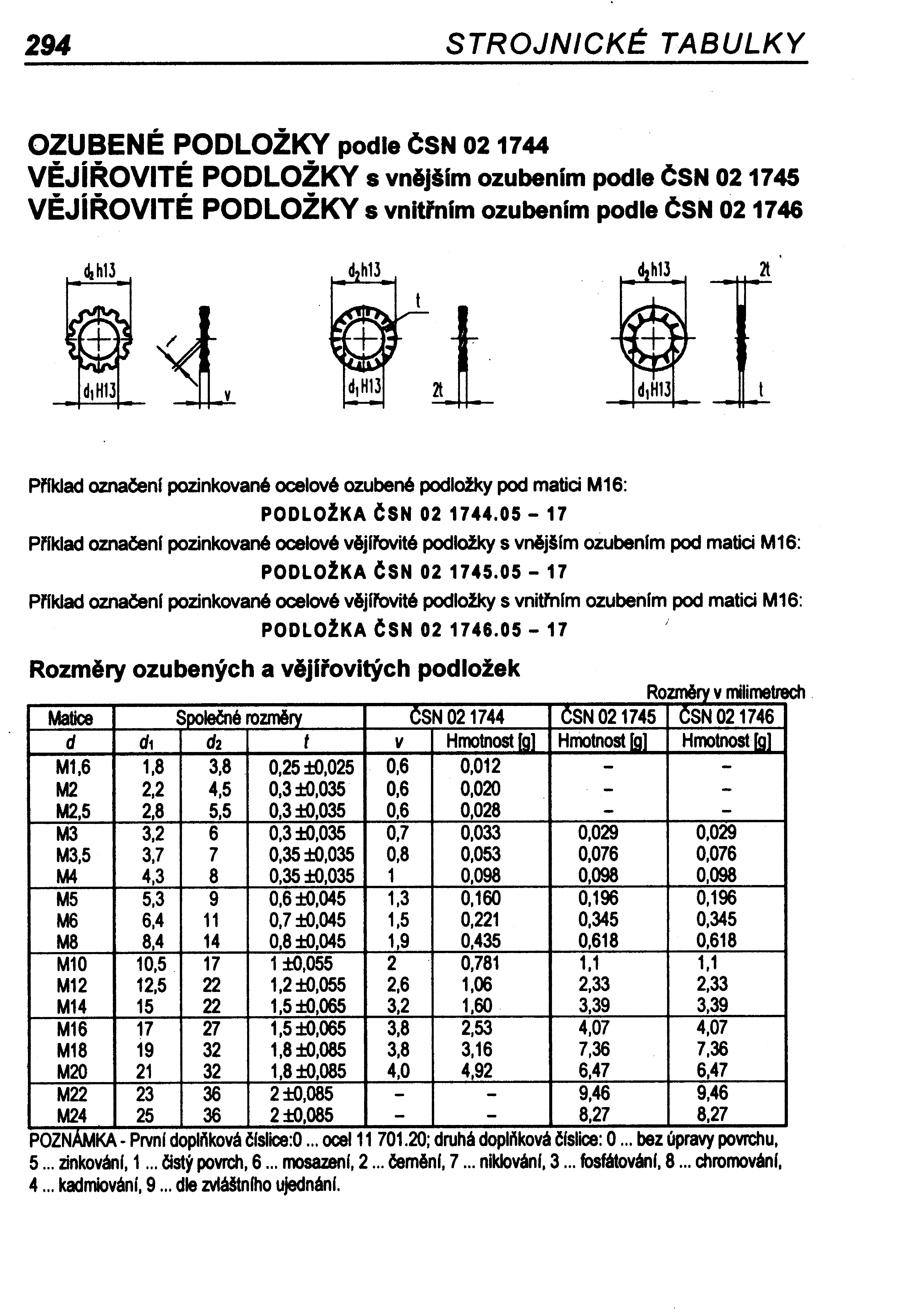

Ja myslim, ze jsou normalne k nalezeni v tabulkach.

[..::TV::..]

kdyz bude nejhur, tak tam crtni norm. podlozku...pak stejne v kusovniku davas normu...


norma je rozhodujici...
