Strojírenské konstruování I - odlitek

[kolard2]

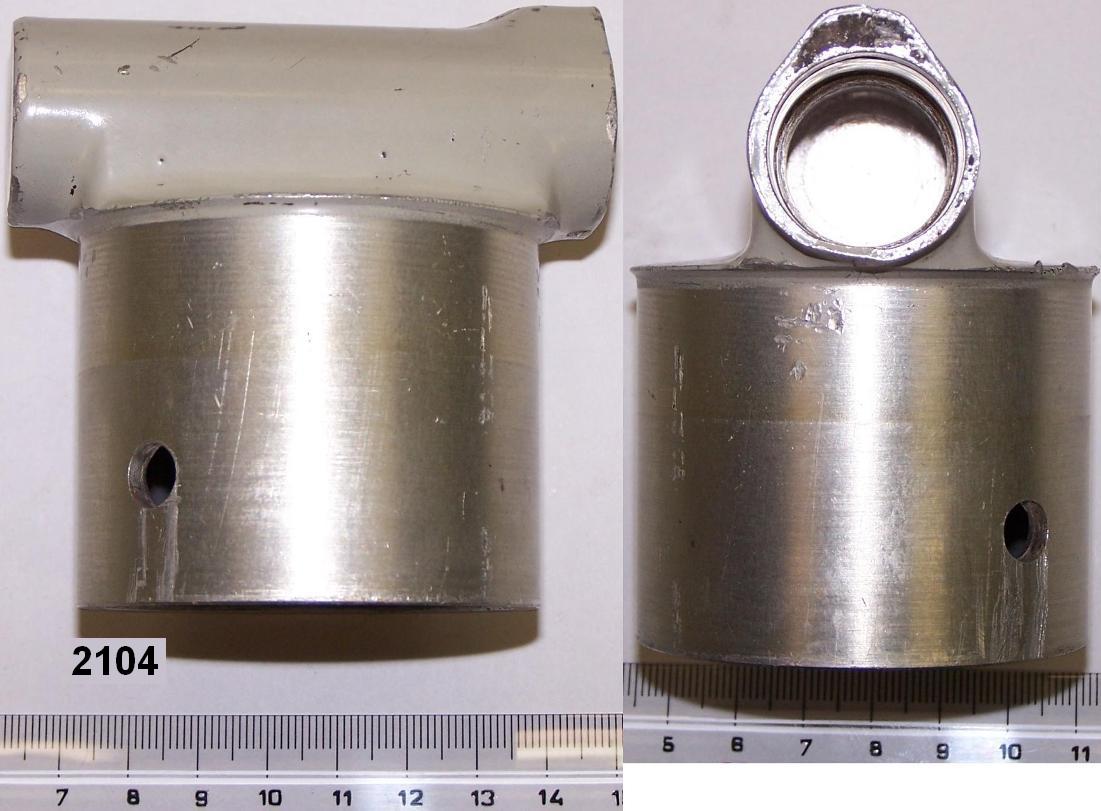

Ahoj, neporadil by mi někdo jak by měly vypadat různé pohledy tohoto odlitku? Nebo někdo ze starších ročníků, kdo dělal tento odlitek, nemáte to náhodou ještě? Je to z krabičky 2104 učebny 259. Předem díky za odpověď.

[commander304]

Trochu se snaž kamaráde...zkus něco nakreslit a ukázat to cvičícímu, on už ti řekne co máš předělat. Taky jsem měl v prvním semestru co dělat abych se to naučil protože jsem to jako gymplák nikdy nedělal ale když se budeš snažit tak to půjde... Bohužel SK1 je opravdu základ a dokud to sám nezvládneš tak na další semestry ani nepomýšlej...
Až to nakreslíš tak to vyfoť a pošli mi to, tu součástku jsem dělal tak si snad něco pamatuju a zhodnotím ti jí

[majik8]

narys + bohorys v řezu....
